GTD2718BA-1

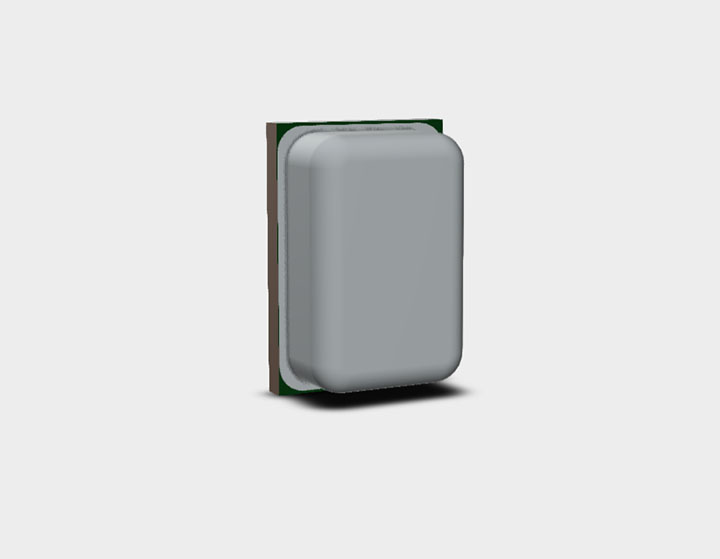

GTD2718BA-1 是一款小封裝、多模式底部端口數字 MEMS 麥克風，具有 1 位 PDM 輸出，由一個 MEMS 傳感器、一個低噪聲級放大器和一個 Σ-Δ 調制器組成。
優勢與特點
-

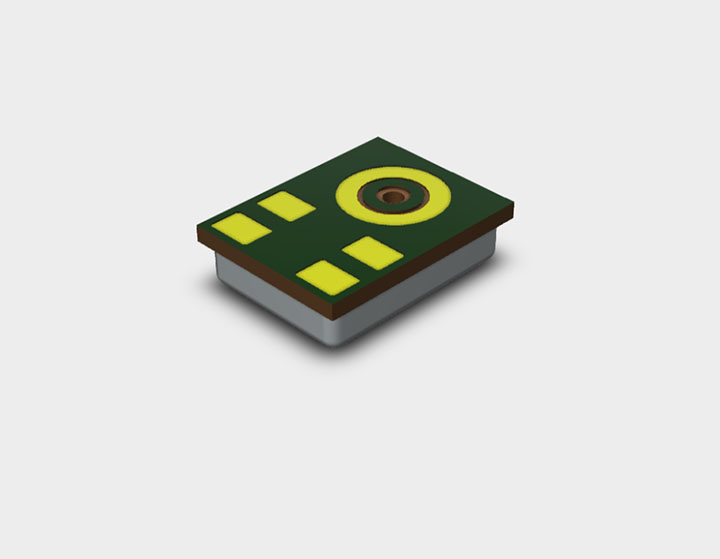

2.75×1.85×0.90 毫米底部端口
-
1 位脈沖密度調制（PDM）輸出
-
窄靈敏度范圍 ±1 分貝滿量程（dBFS）
-
高信噪比，達 62 分貝 A 計權（dBA）
-
平坦的頻率特性
-
多模式（休眠、低功耗、正常
-
兼容標準表面貼裝回流焊技術（SMD）
-
符合 RoHS 標準且無鹵素
性能參數
| Symbol | Dtion | Min | Nom. | Max | Unit |
| FCLK | Clock Frequency | 1.3 | 2.4 | 4.8 | MHz |
| IDD | Supply Current1 | 770 | 900 | uA | |
| S | Sensitivity3,94dBSPL@1KHz | -27 | -26 | -25 | dBFS2 |
| ΔS | Sensitivitydrop | <0.5 | dBFS | ||
| S/N | 20-5KHz Bandwidth, A Weighted | 64 | dB(A) | ||
| 20-8KHz Bandwidth, A Weighted | 63 | dB(A) | |||
| 20-20KHz Bandwidth, A Weighted | 60 | 62 | dB(A) | ||
| THD | 94dB SPL @1KHz | 0.15 | 0.5 | % | |
| 113dBSPL@1KHz | 1 | % | |||
| AOP | 10%THD@1KHz | 122 | dBSPL | ||
| PSR | Measuredwith217Hz,100mVppsquarewave | -75 | dBFS | ||
| Note：Frequency response, sensitivity and current consumption are tested by 100% on product line. | |||||
應用實例
-
頭戴耳機
