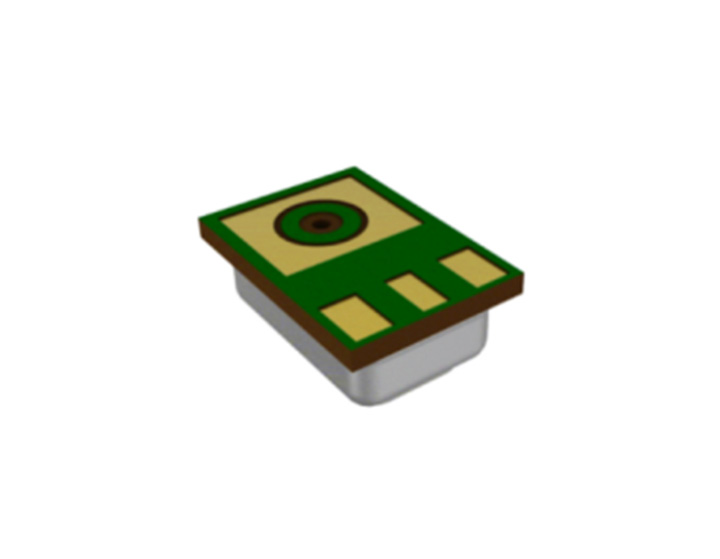

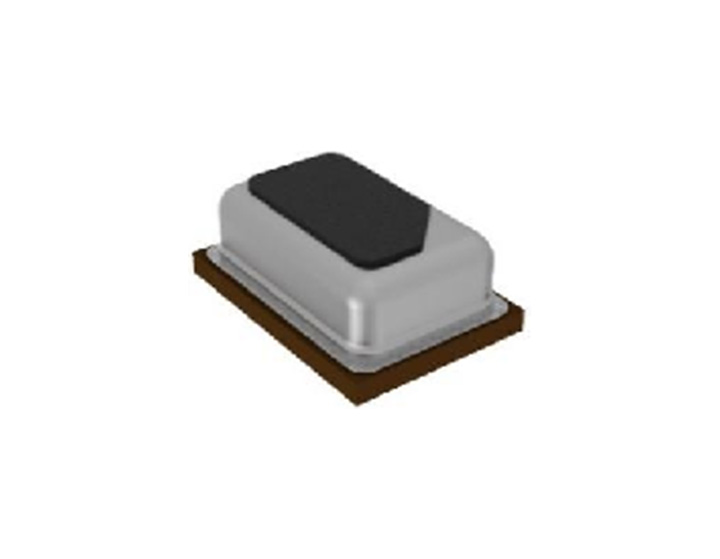

GECxx27AD-02W1
GECxx27AD-02W1 是一款適用于電子煙檢測吸煙狀態的 MEMS 氣壓開關，吸煙時 MEMS電容值隨氣流變化達到觸發 ASIC 工作閾值時， ASIC 輸出高電平驅動 MCU 控制電路，控制電路驅動發熱絲工作。不吸煙時 ASIC 輸出低電平停止工作。
優勢與特點
-
尺寸 2.75*1.85*1.15mm
-
開啟氣壓-200~-100Pa
-
靜態電流 2uA
-
防反吹保護
-
防油防酸
-
體積小
-
一致性高
-
耐回流
性能參數
| 性能指標 | 符號 | 說明 | 最小值 | 典型值 | 最大值 | 單位 |
| 電源電壓 | VDD | 2.6 | 3.7 | 5 | V | |
| 輸出電壓 | VCC | VDD=3.7V,空載 | 3.7 | V | ||
| 靜態電流 | I | VDD=3.7V | 2 | 3.6 | uA | |
| 開啟氣壓 | P | -200 | -100 | Pa | ||
| 吸煙保護時間 | Tmax | 11.6 | S | |||
| 供電欠壓閾值 | VUV | 低于該電壓不能觸發 | 1.8 | 2.6 | V | |
| 觸發延時 | tFIRE | SW有效電容變化到 OUT翻轉的時間 | 50 | ms |
